اشرح مثال كيف يمكن تطبيق تقنية ال Frame Relay في الروتر ؟
لكي تثبت هذه المعلومات بالعقل وتكون مفهومة بشكل اوسع سنعطي مثال عملي يشرح ذلك بالتفصيل :
الان سنعطي شبكة مكونة من ثلاث شبكات موجوده في اماكن مختلفه ونستخدم تقنية ال Frame Relay للربط بين هذه الشبكات كما بالشكل التالي :
ملاحظة مهم جدا جدا :
بعد ان نقوم بالربط باستخدام تقنية Frame Relay تستطيع فقط الشبكات المرتبطه ب تقنية ال Frame Relay التواصل مع بعضها البعض (لن تستطيع الشبكات الداخليه من التواصل مع الشبكات الداخليه الموجوده في مكان اخر)
الحل هو اننا استخدم احدى بروتكولات التوجيه مثل
RIPv2 , EIGRP , OSPF
لكي تستطيع الشبكات الداخليه من التواصل مع بعضها البعض .
اعدادات الشبكة سوف تكون بالشكل التالي :
- -اولا نقوم بتركيب سحابة ال Frame Relay
- -سحب ثلاثة روترات
- اعداد منافذ السيريال
- الربط بين السحابة والروترات باستخدام كابل السريال
- -نقوم بتقسيم كل منفذ من منافذ السيريال الموجودين في كل روتر الى عدة منافذ وهمية ومن ثم سوف نعطيهم عناوين ليستطيعو الاتصال بشبكة الFrame Relay
- -سنفعل بروتكول ال RIPv2 على الروترات لتستطيع الاتصال كل الشبكات مع بعضها البعض .
- -سنقوم بالدخول الى ال Frame Relay وعمل اعدادات المنافذ
الخطوااات (الاعدادات ):
الروتر الاول :
Router > enable
Router # config t
Router (config) # hostname R1
R1 (config) # interface serial 0/0/0
R1 (config-if) # encapsulation frame-relay
R1 (config-if) # interface serial 0/0/0.102 point-to-point
R1 (config-subif) # frame-relay interface-dlci 102
R1 (config-subif) # ip address 172.20.1.1 255.255.255.252
R1 (config-subif) # interface serial 0/0/0.103 point-to-point
R1 (config-subif) # frame-relay interface-dlci 103
R1 (config-subif) # ip address 172.20.3.2 255.255.255.252
R1 (config-subif) # interface serial 0/0/0
R1 (config-if) # no shutdown
R1 (config-if) # exit
R1 (config) # interface fastethernet 0/0
R1 (config-if) # ip address 192.168.1.1 255.255.255.0
R1 (config-if) # no shutdown
R1 (config-if) # exit
R1 (config) # router rip
R1 (config-router) # version 2
R1 (config-router) # network 192.168.1.0
R1 (config-router) # network 172.20.1.1
R1 (config-router) # network 172.20.3.2
R1 (config-router) # end
R1 # copy running-config startup-config
الروتر الثاني :
Router > enable
Router # config t
Router (config) # hostname R2
R2(config) # interface serial 0/0/0
R2(config-if) # encapsulation frame-relay
R2(config-if) # interface serial 0/0/0.201 point-to-point
R2(config-subif) # frame-relay interface-dlci 201
R2(config-subif) # ip address 172.20.1.1 255.255.255.252
R2(config-subif) # interface serial 0/0/0.203 point-to-point
R2(config-subif) # frame-relay interface-dlci 203
R2(config-subif) # ip address 172.20.2.2 255.255.255.252
R2(config-subif) # interface serial 0/0/0
R2(config-if) # no shutdown
R2(config-if) # exit
R2(config) # interface fastethernet 0/0
R2(config-if) # ip address 192.168.3.1 255.255.255.0
R2(config-if) # no shutdown
R2(config-if) # exit
R2(config) # router rip
R2(config-router) # version 2
R2(config-router) # network 192.168.3.0
R2(config-router) # network 172.20.1.1
R2(config-router) # network 172.20.2.2
R2(config-router) # end
R2# copy running-config startup-config
الروتر الثالث :
Router > enable
Router # config t
Router (config) # hostname R3
R3 (config) # interface serial 0/0/0
R3 (config-if) # encapsulation frame-relay
R3 (config-if) # interface serial 0/0/0.301 point-to-point
R3 (config-subif) # frame-relay interface-dlci 301
R3 (config-subif) # ip address 172.20.3.1 255.255.255.252
R3 (config-subif) # interface serial 0/0/0.302 point-to-point
R3 (config-subif) # frame-relay interface-dlci 302
R3 (config-subif) # ip address 172.20.2.2 255.255.255.252
R3 (config-subif) # interface serial 0/0/0
R3 (config-if) # no shutdown
R3 (config-if) # exit
R3 (config) # interface fastethernet 0/0
R3 (config-if) # ip address 192.168.2.1 255.255.255.0
R3 (config-if) # no shutdown
R3 (config-if) # exit
R3 (config) # router rip
R3 (config-router) # version 2
R3 (config-router) # network 192.168.2.0
R3 (config-router) # network 172.20.3.1
R3 (config-router) # network 172.20.2.2
R3 (config-router) # end
R3 # copy running-config startup-config
بعد ان قمنا بعمل الاعدادات على جميع روترات الشبكة الان سننتقل الى سحابة ال
Frame Relay ونقوم بعمل الاعدادات التاليه :
صورة ال Frame Relay من الخلف :
الان سوف نقوم بالدخول على خانة ال config
من اجل عمل الاعدادات على منفذ السيريال :
من خلال الشكل سوف نقوم باضافة عناوين ال DLCI لكل منفذ من منافذ السيريال
لكي تستطيع الشبكات الاتصال مع بعضها البعض من خلال شبكة ال frame Relay
كما بالشكل قمنا بعمل الاعدادات وترتيب المنافذ
الان سوف نقوم بعمل ال Add
بعد كل الخطوات التي قمنا بها الان ماعلينا فقط الا اختبار الاتصال
سنبدا باختبار الروترات المتصله عبر السحابه ومن ثم نختبر الاتصال بين الشبكات الفرعيه تابع الطريقه:

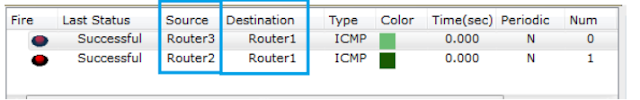

سنقوم بارسال رسالة باكت بين الروترات المتصله عبر السحابة اذا ظهر كما بالشكل هذا يعني تم الاتصال :
successful
تم الاتصال .
سنقوم بارسال رسالة باكت بين اجهزة الشبكات الفرعيه اذا ظهر كما بالشكل هذا يعني انه تم الاتصال :
successful
تم الاتصال .
