كيف يمكن استخدام بروتكول ال ospf في اعدادات روترات الشبكه من نوع Network Point-to-Point ؟ليكن لدينا الشبكة التالية من نوع point-to-point :الشبكة الأولى ستكون بعنوان . 192.168.1.0/24.1الشبكة الثانية ستكون بعنوان . 192.168.2.0/24.3الشبكة الثالثة ستكون بعنوان . 150.0.0.0/8اولا سوف نقوم بعمل الاعدادات الاساسيه وهي :
- تشغيل الانترفيس
- اعطائها عناوين ip
- تحديد الروتر الرئيسي والروتر الاحتياطي
- تفعيل بروتكول ال ospf
التالي :
الان سوف نقوم بالدخول الى الروتر الاول وعمل الاعدادات التاليه
Router > enableRouter # config tRouter (config) # interface fastethernet 0/0Router (config-if) # ip address 10.0.0.1 255.0.0.0Router (config-if) # no shutdownRouter (config-if) # exitRouter (config) # interface fastethernet 0/1Router (config-if) # ip address 192.168.1.1 255.255.255.0Router (config-if) # no shutdownRouter (config-if) # exitRouter (config) # router ospf 1Router (config-router) # network 10.0.0.0 0.0.0.255 area 1Router (config-router) # network 192.168.1.0 0.0.0.255 area 1Router (config-router) # end
حفظ البيانات
Router # copy running-config startup-config
الدخول الى الروتر الثاني R2
Router > enableRouter # config tRouter (config) # interface fastethernet 0/0Router (config-if) # ip address 10.0.0.2 255.0.0.0Router (config-if) # no shutdownRouter (config-if) # exitRouter (config) # interface fastethernet 0/1Router (config-if) # ip address 192.168.2.1 255.255.255.0Router (config-if) # no shutdownRouter (config-if) # exitRouter (config) # router ospf 1Router (config-router) # network 10.0.0.0 0.0.0.255 area 1Router (config-router) # network 192.168.2.0 0.0.0.255 area 1Router (config-router) # end
Router # copy running-config startup-config
تم الاعدادات.

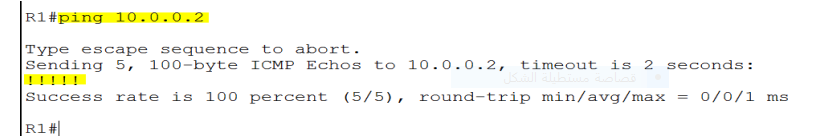

الان سوف نختبر الاتصال بأمر ال ping:
لاحظ انه تم الاتصال وذلك من خلال العلامة التاليه :!!!!!!!!!.
